แบบทดสอบปลายภาค

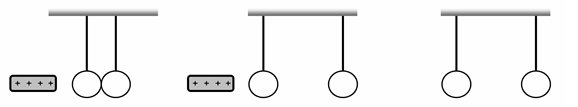

1.นำวัตถุที่มีประจุไฟฟ้าเป็นบวกเข้าใกล้วัตถุตัวนำทรงกลมที่ห้อยจากฉนวนทั้งสองตามรูป เมื่อแยกวัตถุทั้งสองออกแล้วแยกวัตถุที่มีประจุไฟฟ้าเป็นบวกออกแล้วทรงกลมทั้งสองจะมีประจุไฟฟ้าชนิดใดตามลำดับ
  1. ประจุบวกและประจุบวก


2. ประจุลบและประจุลบ


3. ประจุบวกและประจุลบ
  4. ประจุลบและประจุบวก


2. นำวัตถุที่มีประจุไฟฟ้าเป็นลบเข้ามาใกล้จานโลหะ หลังจากนั้นใช้สายไฟที่ปลายข้างหนึ่งต่อโยงกับตัวนำที่ฝังใต้ดินชื้นๆ
แล้วนำปลายอีกข้างหนึ่งมาแตะจานโลหะ ดังแสดงในรูป ข้อใดถูกต้อง
  1. 2.
  3.  4.


3. ABCD เป็นสี่เหลี่ยมจัตุรัสยาวด้านละ 3 m และมีประจุ 1C , 1C , -1C และ C วางอยู่ที่จุด A,B,C และ D ตามลำดับ จงหาขนาดของแรงที่กระทำที่จุด B


1.

2.



3.

4.



4. ที่ตำแหน่ง ก. ข. และ ค. มีประจุ 1.0×10-7, -1.0×10-7และ -1.0×10-7 คูลอมบ์ ตามลำดับ จงหาขนาดของสนามไฟฟ้าที่ตำแหน่ง
ค. เนื่องจากประจุ ก. และ ข.
  1.  3,600 N/C 2.  2,700 N/C
  3.  1,800 N/C 4.  900 N/C


5. ตำแหน่ง A,B และ C เรียงลำดับอยู่ในแนวเส้นตรงเดียวกัน ระยะ AB=ระยะ BC ที่จุด A และ B มีประจุ QA และ QBB ตามลำดับ พบว่าที่จุด C มีสนามไฟฟ้าเท่ากับศูนย์ จงหาประจุ QA และ QB
  1.  4Q และ Q 2.  -4Q และ Q
  2.  Q และ -4Q 4.  -2Q และ Q


6.ABCD เป็นสี่เหลี่ยมผืนผ้า ด้าน AB=CD=8 m และด้าน AD=BC=6 m ที่มุม B,C และD มีประจุไฟฟ้าวางอยู่ตามรูป จงหาว่าถ้าต้องการทำให้ศักย์ไฟฟ้าที่ตรงจุดตัดกันของเส้นทแยงมุมมีค่าเป็น 18 โวลต์ จะต้องนำประจุไฟฟ้าชนิดใด
ขนาดเท่าไหร่ มาวางไว้ที่มุม A
  1. +2.5 nC 2. -2.5 nC
  3. +22.5 nC 4. -22.5 nC


7. จุดประจุขนาด -6×10-6 คูลอมบ์ และ 10×10-6 คูลอมบ์ วางห่างกัน 4 เซนติเมตร ในตำแหน่ง A และ B ดังรูป
ที่จุด C เป็นจุดที่มีศักย์ไฟฟ้าเท่ากับศูนย์ และ AC ตั้งฉากกับ AB จงหาว่า AC มีความยาวเท่าไร
  1.  3 cm 2.  6 cm
  3.  9 cm 4.  12 cm

8. ถ้าศักย์ไฟฟ้าสูงสุดของตัวนำทรงกลมรัศมี 0.30 เมตรมีค่าเท่ากับ 106 โวลต์ จงหาแรงที่ตัวนำทรงกลมนี้จะผลักประจุไฟฟ้า 3×10-5 คูลอมบ์ ซึ่งห่างจากผิวทรงกลม 0.10 เมตร


1.  56.25 นิวตัน

2.  810 นิวตัน


3.  20 นิวตัน

4.  81 นิวตัน


9. ลูกพิธแขวนด้วยเส้นไหมเบามากอยู่ในสนามไฟฟ้าคงตัวขนาด 200 N/C ถ้าสนามไฟฟ้ามีทิศชี้ลง
เส้นไหมจะมีความตึง 4.8 mN แต่ถ้าสนามไฟฟ้ามีทิศชี้ขึ้น  เส้นไหมจะมีความตึง 3.2 mN จงหาประจุไฟฟ้าบนผิวลูกพิธ
  1.  +4.0 µC 2.  -4.0 µC
  3.  +8.0 µC 4.  -8.0 µC

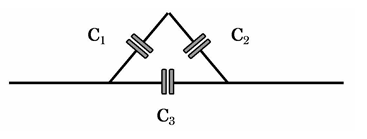

10. ตัวเก็บประจุ   ต่อกันดังรูปถ้าต่อเข้ากับความต่างศักย์ 100 V ความต่างศักย์ตกคร่อม
C2 มีค่ากี่โวลต์
  1.  15 V 2.  20 V
  3.  25 V 4.  30 V


11.ตัวนำทรงกลม A และ B ขนาดเท่ากัน โดยที่ A มีประจุ +2Q และ B มีประจุ –Q เมื่อต่อตัวนำทั้งสองด้วยลวดตัวนำเส้นเล็กๆแล้ว เมื่อประจุหยุดถ่ายเท ข้อความใดต่อไปนี้ถูกต้อง
             ก. A จะมีประจุเหลือครึ่งหนึ่งของเดิม
             ข. อิเล็กตรอนจะเคลื่อนที่จาก A ไป B
              ค. B จะมีประจุเหลือครึ่งหนึ่งของเดิม
  1.  ก และ ข 2.  ข และ ค
  3.  ค เท่านั้น

4.  ถูกทุกข้อ

12. ในแท่งตัวนำโลหะที่มีกระแสไฟฟ้าที่มีค่ามากกว่าศูนย์ไหลผ่าน ข้อใดต่อไปนี้ผิด
  1.  กระแสไฟฟ้ามีทิศตรงข้ามกับกระแสอิเล็กตรอน 2.  สนามไฟฟ้าในตัวกลางนี้มีค่ามากกว่าศูนย์
  3.  กระแสอิเล็กตรอนเคลื่อนที่จากศักย์ต่ำไปยังศักย์สูง 4.  กระแสอิเล็กตรอนเคลื่อนที่ทิศทางเดียวกับสนามไฟฟ้า

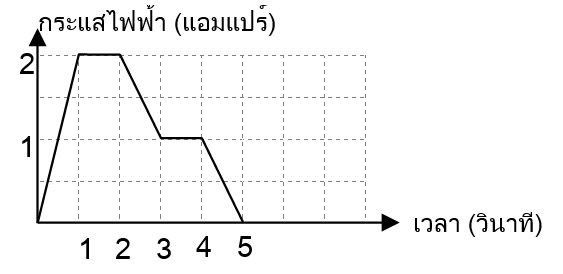

13.จากกราฟแสดงกระแสไฟฟ้าที่ไหลผ่านเส้นลวดหนึ่งกับเวลา จงหาว่าเมื่อสิ้นสุดเวลา t = 5 วินาที จะมีประจุไฟฟ้าผ่านลวดเส้นนี้กี่คูลอมบ์
  1.  1.0 คูลอมบ์ 2.  2.0 คูลอมบ์
  3.  5.0 คูลอมบ์ 4.  6.0 คูลอมบ์

14. ลวดทองแดงพื้นที่หน้าตัด 0.5 ตารางมิลลิเมตร ยาว 20 เมตร มีจำนวนอิเล็กตรอนอิสระ 5.0×1028 ต่อลูกบาศก์เมตร ถ้าให้สนามไฟฟ้ากับเส้นลวดนี้ทำให้อิเล็กตรอนเคลื่อนที่ด้วยความเร็วลอยเลื่อน 2.0×10-4 เมตรต่อวินาที จงหาจำนวนอิเล็กตรอนอิสระที่เคลื่อนที่ผ่านพื้นที่นี้ในแต่ละวินาที
  1. 5.0×1018 2. 5.0×1023
  3. 5.0×1024

4. 5.0×1028

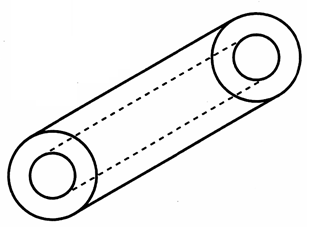

15. ลวดตัวนำเส้นหนึ่งประกอบด้วยตัวนำสองชนิดที่มีพื้นที่หน้าตัดเป็นรูปวงกลมตามรูปโดยวงกลมวงนอกมีรัศมีเป็น
สองเท่าของวงกลมวงในถ้าปริมาณของกระแสไฟฟ้าและความหนาแน่นของอิเล็กตรอนอิสระในตัวนำทั้งสองมีค่าเท่ากัน จงหาอัตราส่วนของความเร็วลอยเลื่อนในตัวนำเส้นในต่อความเร็วลอยเลื่อนในตัวนำเส้นนอก
  1.  1.5 เท่า 2.  2.0 เท่า
  3.  2.5 เท่า 4.  3.0 เท่า


16. ลวดตัวนำเส้นหนึ่งมีพื้นที่หน้าตัด A ยาว L ถ้านำมารีดให้มีขนาดพื้นที่หน้าตัด
A/2 ค่าของความต้านทานของลวดเส้นใหม่เป็นอย่างไร เมื่อเทียบกับลวดเส้นเดิม

  1.  ลดลงจากเดิม 2 เท่า
  2.  ลดลงจากเดิม 4 เท่า
  3.  เพิ่มขึ้นจากเดิม 2 เท่า
  4.  เพิ่มขึ้นจากเดิม 4 เท่า

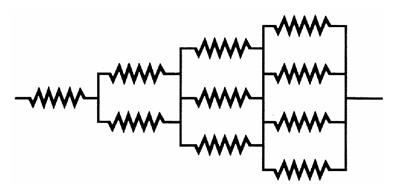

17.จากรูป จงหาความต้านทานรวม ถ้าค่าความต้านทานทุกตัวมีค่า 12 Ω
  1.  20 Ω 2.  25 Ω
  3.  40 Ω 4.  50 Ω


18.ตัวต้านทาน R จะต้องมีค่ากี่โอห์มจึงทำให้ความต้านทานรวมระหว่างปลาย AB มีค่าเท่ากับ R
  1.  20 Ω 2.  25 Ω
  3.  40 Ω 4.  50 Ω

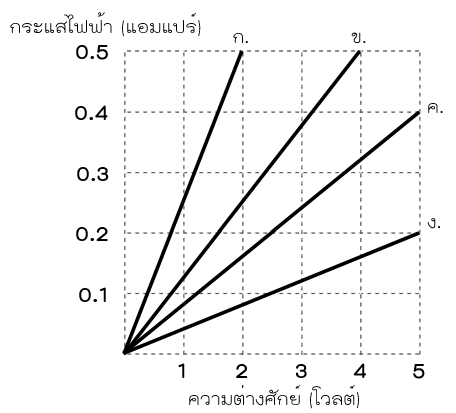

19.จากกราฟต่อไปนี้ แสดงถึงความสัมพันธ์ระหว่างความต่างศักย์ระหว่างปลายทั้งสองของตัวต้านทานและกระแสไฟฟ้าที่ไหลผ่านตัวต้านทาน ก. ข. ค. และ ง. ตัวต้านทานตัวไหนมีความต้านทานมากที่สุด
  1.  ก. 2.  ข.
  3.  ค. 4.  ง.

20. เมื่อต่อความต้านทาน 1 โอห์ม เข้าระหว่างเซลล์ไฟฟ้าเซลล์หนึ่ง วัดกระแสไฟฟ้าได้ 2 แอมแปร์ เมื่อเปลี่ยนความต้านทานเป็น 2.5 โอห์ม วัดกระแสไฟฟ้าได้ 1 แอมแปร์ เซลล์ไฟฟ้านี้มีแรงเคลื่อนเท่าใด
  1. 3.0 V        2. 2.5 V
  3. 4.5 V

4. 6.0 V

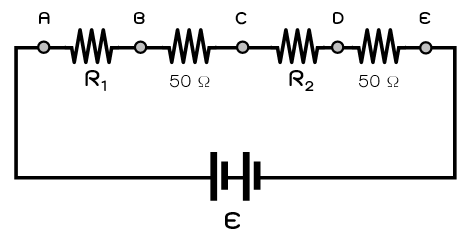

21. วงจรตามรูป ถ้าความต่างศักย์ระหว่าง A กับ C และ B กับ D เท่ากับ 50 โวลต์ จงหาความสัมพันธ์ระหว่าง R1 กับ R2
  1.  R1 = R2 2.  R1 = 2R2
  3.  R1 = 3R2 4.  R1 = 4R2

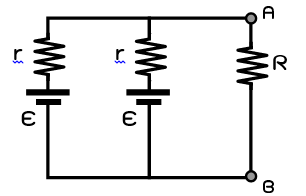

22. VAB ของวงจรในรูปมีค่าเท่ากับเท่าใด
  1. 0 2.  E
  3.  4.

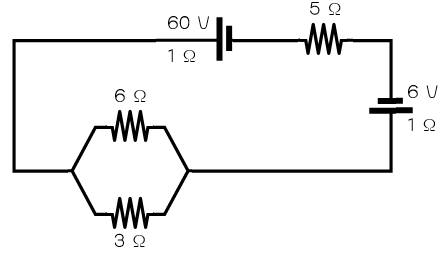

23. จากรูปวงจรไฟฟ้า จงหาความต่างศักย์ตกคร่อมแบตเตอรี่แต่ละตัวเท่ากับข้อใด
  1.  60 V และ 6 V 2.  54 V และ 0 V
  3.  54 V และ 12 V 4.  66 V และ 12 V


24.หลอดไฟ A และหลอดไฟ B ต่อขนานกัน และต่อเข้ากับความต่างศักย์ค่าหนึ่งที่ไม่ทำให้หลอดทั้งสองขาด
ถ้าหลอดไฟ A มีความต้านทานมากกว่าหลอดไฟ B ข้อใดผิด

  1.  หลอดไฟ A สว่างมากกว่าหลอดไฟ B
  2.  หลอดไฟ B สว่างมากกว่าหลอดไฟ A
  3.  หลอดไฟ B ให้กำลังไฟฟ้ามากกว่าหลอดไฟ A
  4.  หลอดไฟทั้งสองสิ้นเปลืองพลังงานไฟฟ้าเท่ากัน

25. อิเล็กตรอนมวล m กิโลกรัม ประจุ e คูลอมบ์ เคลื่อนที่ด้วยความเร็ว v เมตร/วินาที เข้าไปในบริเวณสนามแม่เหล็กสม่ำเสมอขนาด B เทสลา ในทิศทางที่ตั้งฉากกับการเคลื่อนที่ ทำให้เกิดการเคลื่อนที่เป็นวงกลม อิเล็กตรอนจะเคลื่อนที่ได้กี่รอบ/วินาที ในสนามแม่เหล็กนั้น
  1.

2.

  3.  4.

26. ในบริเวณที่มีสนามแม่เหล็กสม่ำเสมอ 2 เทสลา จากทิศตะวันออกไปทิศตะวันตก เมื่อนำลวดตัวนำทรงกระบอกมีพื้นที่หน้าตัด 0.5 ตารางเมตร มาวางในแนวเหนือ-ใต้ แล้วให้กระแสไฟฟ้า 15 แอมแปร์ ไหลผ่านจากทิศใต้ไปทางทิศเหนือ จะทำให้ลวดตัวนำเคลื่อนที่ด้วยความเร็วคงที่ จงหาค่าความหนาแน่นของสารที่ใช้ทำลวดตัวนำ (ไม่คิดน้ำหนักของสายไฟที่ต่อกับแท่งตัวนำ)


1. 1.5 กิโลกรัม/ลูกบาศก์เมตร

2. 3 กิโลกรัม/ลูกบาศก์เมตร


3. 6 กิโลกรัม/ลูกบาศก์เมตร

4. 7.8 กิโลกรัม/ลูกบาศก์เมตร


27. จากรูปข้างล่างนี้แสดงสนามแม่เหล็กสม่ำเสมอ B มีทิศทางไปทางซ้ายและเส้นลวดนำกระแส
เข้าสู่หน้ากระดาษ แล้วแรงแม่เหล็กที่กระทำต่อเส้นลวดจะมีทิศทางไปทางไหน


1. ไปสู่ด้านบนของกระดาษ

2. ไปสู่ด้านล่างของกระดาษ
  3. ไปทางซ้าย

4. ไปทางขวา


28. แท่งแม่เหล็กแท่งหนึ่งวางในบริเวณสนามแม่เหล็กโลกซึ่งสม่ำเสมอ โดยวางในแนวทิศตะวันตก-ตะวันออกดังรูป
ณ จุดใดบ้างที่สนามแม่เหล็กเป็นศูนย์
  1. A และ E 2. B และ F
  3. C และ G

4. D และ H


29.สิ่งต่อไปนี้อะไรบ้างที่มีผลต่อทิศทางของแรงที่กระทำต่ออนุภาคมีประจุที่วิ่งในแนวตั้งฉากกับสนามแม่เหล็ก
               ก. ทิศทางของสนามแม่เหล็ก
               ข. ขนาดของประจุ
               ค. ขนาดของสนามแม่เหล็ก
               ง. ชนิดของประจุ
ข้อที่ถูกต้อง คือ
  1. ก และ ข 2. ก และ ค
  3. ก และ ง

4. ข และ ค


30. วงลวดตัวนำวางอยู่ใกล้กับลวดตัวนำ C ซึ่งมีกระแสไฟฟ้า i ไหลผ่าน ถ้าดึงขดลวดให้เคลื่อนที่ออกจาก C
ดังรูป ข้อความต่อไปนี้ข้อใดถูกต้องที่สุด
  1. เกิดกระแสเหนี่ยวนำในวงลวดมีทิศทวนเข็มนาฬิกา 2. เกิดกระแสเหนี่ยวนำในวงลวดมีทิศตามเข็มนาฬิกา


3. ไม่เกิดกระแสเหนียวนำในวงลวด

4. เกิดแรงผลักระหว่างวงลวดกับ C


31. พิจารณาลวดวงกลมที่มีกระแสไฟฟ้า I ผ่านดังแสดงในรูป สนามแม่เหล็กลัพธ์ที่จุดศูนย์กลาง O ของวงกลมควรจะมีทิศอย่างไร (ไม่ต้องคิดสนามแม่เหล็กโลก)
  1.  ทิศพุ่งขึ้นตั้งฉากกับกระดาษ 2.  ทิศพุ่งลงตั้งฉากกับกระดาษ
  3.  ทิศอยู่ในระนาบของกระดาษ 4.  ไม่มีทิศเพราะสนามแม่เหล็กเป็นศูนย์


32.ขดลวดระนาบสี่เหลี่ยมผืนผ้า PQRS วางตัวแนวราบขนานกับสนามแม่เหล็ก B เมื่อหมุนขดลวดทวนเข็มนาฬิการอบแกน xy ไป 90 องศา โดยมีแกน x ชี้เข้าหาผู้ทดลองจะเกิดกระแสไฟฟ้าไหลในขดลวดและแรงกระทำต่อ PQ อย่างไร


1.  จาก Q ไป R แรงตามการหมุน

 2.  จาก Q ไป R แรงต้านการหมุน


3.  จาก R ไป Q แรงตามการหมุน

4.  จาก R ไป Q แรงต้านการหมุน


33.อิเล็กตรอนเคลื่อนที่จากซ้ายไปขวาผ่านเข้าไปในสนามไฟฟ้าที่มีทิศพุ่งขึ้นข้างบน ถ้าต้องการใส่สนามแม่เหล็กเข้าไปเพื่อหักล้างการเบี่ยงเบนที่เกิดจากสนามไฟฟ้า สนามแม่เหล็กต้องมีทิศทางใด
  1. พุ่งขึ้นข้างบน

2. พุ่งลงข้างล่าง


3. พุ่งเข้าไปในกระดาษ

4. พุ่งออกจากกระดาษ

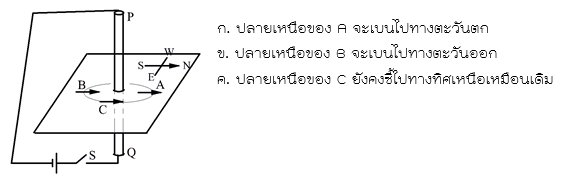

34. A,B และ C เป็นเข็มทิศเบาวางอยู่บนกระดาษราบ เส้นลวดตัวนำ PQ ตั้งฉากกับกระดาษและต่อกับสวิทซ์ S อนุกรมกับเซลไฟฟ้าดังรูป เมื่อสับสวิทซ์ S ลง คำกล่าวต่อไปนี้ข้อใดถูก

ข้อที่ถูกต้องคือ
  1. ก. และ ข.

2. ก. และ ค.
  3. ข. และ ค

4. ก. ข. และ ค.

35. ขดลวดตัวนำรูปสี่เหลี่ยมมีพื้นที่ 12 ตารางเซนติเมตร มีระนาบอยู่ในแนวระดับ วางอยู่บริเวณที่มีสนามแม่เหล็ก 4 เทสลาในแนวดิ่ง ถ้าจำนวนขดลวดของลวดตัวนำเท่ากับ 500 รอบ จงหาโมเมนต์ของแรงคู่ควบที่เกิดขึ้น ณ ตำแหน่งนั้น ถ้าค่าของกระแสที่ผ่านขดลวดเท่ากับ 5 แอมแปร์


1. 1.2×106 N.m

2. 6×105 N.m


3. 12.0 N.m

4. 0 N.m

36.แหล่งจ่ายไฟฟ้ากระแสสลับมีค่าแรงเคลื่อนไฟฟ้าในขณะใดๆเท่ากับ  โวลต์ ค่ามิเตอร์ของแรงเคลื่อนไฟฟ้าเป็นเท่าใด
  1. 1,414 V      2. 1,000 V
  3. 707 V

4. 500 V


37.จากรูป แหล่งกำเนิดไฟฟ้ากระแสสลับมีความถี่เชิงมุม 1,000 เรเดียน/วินาที
ต่อกับตัวต้านทาน 100 Ω และต่ออนุกรมกับตัวเก็บประจุที่มีค่าความจุ 10 µF จงหาค่าความต้านทานเชิงซ้อนของวงจรมีค่าเท่าใด
  1.  โอห์ม

2.  โอห์ม
  3.  โอห์ม 4.  โอห์ม


38. จากรูปวงจร RLC ต่อแบบอนุกรม มีแรงเคลื่อนไฟฟ้า  โวลต์ ค่าความต้านทาน R=80 Ω , ค่าความเหนี่ยวนำ L=4 H , ค่าความจุไฟฟ้า C=2.5×10-3 F  จงหาความต้านทานเชิงซ้อนของวงจรมีค่าเท่าใด
  1.  80 Ω 2.  100 Ω
  3.  120 Ω 4.  150 Ω


39. จากรูป   จงหาความต้านทานรวมของวงจร และกำลังของวงจร
  1.  10 Ω , 200 W 2.  20 Ω , 400 W
  3.  40 Ω , 800 W 4.  80 Ω , 1600 W

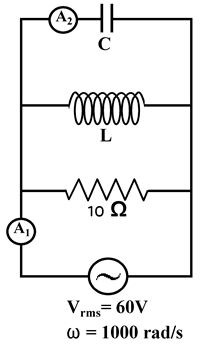

40. จากวงจรดังรูป กำลังเฉลี่ยทั้งวงจรมีค่า 360 W ในขณะที่แอมมิเตอร์ A1 และ A2
ต่างอ่านค่ากระแสได้ 10 A เท่ากันโดยที่กระแสรวมมีเฟสนำหน้าความต่างศักย์รวม อยากทราบว่าตัวเหนี่ยวนำมีค่าความเหนี่ยวนำเท่าใด
  1.  10 mH 2.  20 mH
  3.  30 mH 4.  40 mH
