เฉลยแบบทดสอบหลังเรียน

แบบทดสอบหลังเรียน บทที่ 1

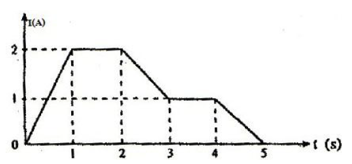

1. จากรูปเป็นกราฟแสดงไฟฟ้าที่ไหลผ่านลวดเส้นหนึ่งกับเวลาจงหาว่าเมื่อสิ้นสุดเวลา t = 5 วินาทีจะมีประจุไฟฟ้าไหลผ่านลวดเส้นนี้ กี่คูลอมบ์


2. ถ้าต้องการวัดความต่างศักย์ต้องใช้เครื่องมือชนิดใดและต่ออย่างไรกับวงจร
	1. แอมมิเตอร์ต่ออนุกรม	2. โวลต์มิเตอร์ต่ออนุกรม
	3. แอมมิเตอร์ต่อขนาน	4. โวลต์มิเตอร์ต่อขนาน


3. ลวดเส้นหนึ่งมีกระแสไหลผ่าน 10 แอมแปร์จำนวนอิเล็กตรอนที่เคลื่อนที่ผ่านพื้นที่หน้าตัดไปในเวลา 10 วินาทีมีจำนวนเท่าใด


4. ลวดเหล็กมีเส้นผ่านศูนย์กลางเป็นสองเท่าของลวดทองแดงและมีสภาพต้านทานเป็น 6 เท่าของลวดทองแดง ถ้าต้องการลวดทองแดงและลวดเหล็กที่มีความต้านทานเท่ากัน จะต้องมีอัตราส่วนของความยาวของลวดทองแดงต่อลวดเหล็กเท่าใด


5. ลวดเส้นหนึ่งขนาดสม่ำเสมอยาว 10 เซนติเมตรเส้นผ่านศูนย์กลาง 1 มิลลิเมตรต่อเข้ากับความต่างศักย์ไฟฟ้า 10 โวลต์จงหาค่ากระแสไฟฟ้าที่ไหลผ่านลวดซิลิคอนนี้มีกี่ มิลลิแอมแปร์กำหนดให้สภาพต้านทานไฟฟ้าของซิลิคอนเท่ากับ 3.14x10^-4โอห์ม.เมตร


6. หลอดไฟฟ้าเมื่อใช้กับแรงดันไฟฟ้า 120 โวลต์ จะเกิดกระแสไฟฟ้าไหลผ่านหลอด 0.8 A ความต้านทานของหลอดไฟฟ้าหลอดนี้มีค่าเท่าใด


7. ทรงกระบอกทำจากโลหะที่มีสภาพต้านทาน 4 x 10^–7โอห์ม.เมตร มีพื้นที่หน้าตัด 0.04 ตารางเซนติเมตร ช่วง AB ยาว 1.50 เมตร ขณะที่มีกระแสไฟฟ้า 20 มิลลิแอมแปร์ ไหลผ่านทรงกระบอกนี้ ความต่างศักย์ระหว่าง AB มีค่ากี่โวลต์


8. ลวดทองแดง 3 เส้นมีความยาวเท่ากันแต่มีพื้นที่หน้าตัดไม่เท่ากันลวดใดมีความต้านทานมากที่สุด
	1. เส้นที่มีพื้นที่หน้าตัดน้อยที่สุด	2. เส้นที่มีพื้นที่หน้าตัดมากที่สุด
	3. ทุกเส้นมีความต้านทานเท่ากัน	4. เป็นไปได้ทั้ง 1 2 3

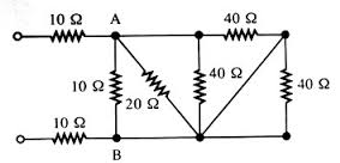

9. จงหาค่าความต้านทานรวม

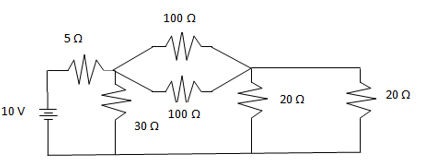

10. จงหากระแสไฟฟ้าที่ผ่านต่อต้านทานทุกตัวในหน่วยแอมแปร์


11. จากรูป หาค่าความต่างศักย์ที่ตกคร่อม R ทุกตัว เมื่อ R ทุกตัวมีค่า 20 กิโลโอห์ม


12. จงหากำลังงานที่สูญสิ้นไปในตัวต้านทาน 16 โอห์ม


13. หม้อไฟฟ้าเครื่องหนึ่งมีกำลังไฟฟ้า 800วัตต์ ใช้ต้มน้ำไป 10 นาที อยากทราบว่าใช้พลังงานไฟฟ้าไปเท่าใด


14. พัดลมเครื่องหนึ่งใช้พลังงานไฟฟ้า 200 วัตต์ เมื่อใช้กับไฟฟ้า 200 โวลต์ ขดลวดความร้อนทำด้วยลวดนิโครม มีพื้นที่ภาคตัดขวาง 0.1 ตารางมิลลิเมตร และมีสภาพต้านทานไฟฟ้า 1x10^-5 โอห์ม-เมตร จงหาว่าจะต้องใช้ลวดนิโครมยาวกี่เมตร


15. บ้านหลังหนึ่งใช้เครื่องใช้ไฟฟ้าต่างๆ ดังนี้ ตู้เย็น 100 วัตต์ เตารีด 1,000 วัตต์ โทรทัศน์ 150 วัตต์ หม้อหุงข้าว 700 วัตต์ และหลอดไฟฟลูออเรสเซนต์25 วัตต์ 4 ดวง ถ้าบ้านหลังนี้ใช้ไฟฟ้าที่มีความต่างศักย์ 220 โวลต์ จะต้องใช้ไฟขนาดกี่แอมแปร์


16. บ้านพี่เอ้ใช้หลอดไฟขนาด 220 V 0.2 A จานวน 10 หลอดและเตารีด 55 โอห์ม 220V โดยใช้วันละ 5 ชั่วโมงจะเสียค่าไฟเดือนกันยายนกี่บาทถ้าคิดค่าไฟยูนิตละ 4 บาท


17. บ้านหลังหนึ่งใช้ไฟฟ้าขนาด 220 โวลต์กับเครื่องใช้ไฟฟ้าที่ต่อขนานกันดังนี้ตู้เย็น 400W , 220Vวันละ 20 ชั่วโมงหลอดไฟ 40 W,220 V 10หลอดวันละ 5 ชั่วโมงเตารีด 1000W,220V วันละ 1 ชั่วโมงโทรทัศน์ 200 W , 220 V วันละ 10 ชั่วโมงจงหา 1. บ้านหลังนี้ควรใช้ฟิวส์ขนาดเท่าใด 2. ถ้าค่าไฟฟ้ายูนิตละ 2 บาทในเดือนเมษายนบ้านหลังนี้จะเสียค่าไฟฟ้าเท่าใด

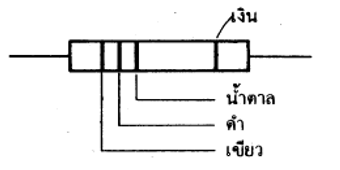

18. จากรูปที่กำหนดให้จงหาว่าตัวต้านทานมีค่ากี่โอห์ม


19. อุปกรณ์ใดที่มีความสำคัญที่สุดในเรื่องความปลอดภัยเมื่อต้องการซ่อมแซมหรือติดตั้งอุปกรณ์ไฟฟ้า
	1. สวิตช์	2. เต้าเสียบ
	3. สะพานไฟ	4. ฟิวส์


20. เครื่องใช้ไฟฟ้าในข้อใดที่มีการเปลี่ยนรูปพลังงานต่างจากข้ออื่น
	1. หม้อข้าวไฟฟ้า	2. ตู้เย็น
	3. เครื่องดูดฝุ่น	4. เครื่องสูบน้า
