Arduino KY-027 Magic Light Cup Module เป็นชุดบอร์ดที่รวม 2 บอร์ดเข้าด้วยกัน ซึ่งแต่ละโมดูลจะมีสวิตช์ไฟและปรอทเอียง การใช้ PWM เพื่อขับเคลื่อนไฟ LED ในแต่ละโมดูลสามารถเซ็นเซอร์และรับค่าแสงได้แม่นยำจากโมดูลหนึ่งไปยังอีกโมดูลหนึ่งขณะเอียงเข้ามากัน ซึ่งตัวบอร์ดประกอบด้วยขาดังรูป

KY-027 เป็นคู่ของโมดูลแต่ละอันประกอบด้วยสวิตช์ปรอทไฟ LED และตัวต้านทาน 10 kΩ แต่ละบอร์ดมีพินเพื่อควบคุมสวิตช์ไฟ LED กำลังไฟและกราวด์
แรงดันไฟฟ้าที่ใช้งาน      3.3V ถึง 5.5V
ขนาดคณะกรรมการ        1.5 ซม. x 3.6 ซม. [0.6in x 1.4in]

รหัสตัวอย่าง KY-027 Arduino
ในร่าง Arduino นี้เราจะใช้ทั้งโมดูล KY-027 เพื่อสร้างเอฟเฟกต์แสงไฟวิเศษ สวิตช์ปรอทในแต่ละโมดูลให้สัญญาณดิจิตอลที่ใช้ในการควบคุมความสว่างของไฟ LED โดยใช้ PWM การเอียงโมดูล จะลดความสว่างของโมดูลหนึ่งขณะที่เพิ่มโมดูลอีกอันทำให้เกิดภาพลวงตาของแสงที่ผ่านจากโมดูลหนึ่งไปยังอีกโมดูลหนึ่งอย่างน่าอัศจรรย์

G   -->   GND
+   -->   5V
S (สวิตช์ปรอท )  --> ช่องสัญญาณ
L (ไฟ LED )   --> ช่องสัญญาณ

ฝึกทักษะการทดลองกิจกรรมที่ 1 เรียนรู้การใช้งาน

อุปกรณ์ที่ใช้สำหรับทดลอง

	บอร์ดทดลอง Breadboard 400 Point
	สายไฟจัมเปอร์ ผู้-เมีย ยาว 20cm. จำนวน 4 เส้น
	Magic light cup module KY-027

การต่อวงจร

G  เสียบช่อง Pin GND
+   เสียบช่อง Pin 5V
S (สวิตช์ปรอท )  เสียบช่อง Pin 4
L (ไฟ LED ) เสียบช่อง Pin 5

การเขียนโปรแกรมด้วยภาษา C เพื่อทดสอบอุปกรณ์

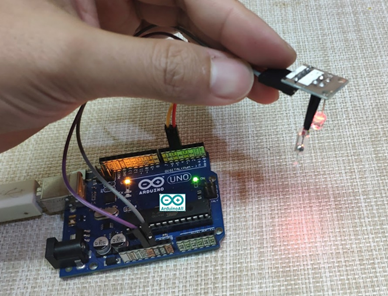

ผลลัพธ์ที่ได้

ขอบคุณเว็บไซต์ https://www.arduinoall.com/product/338/magic-light-cup-module-ky-027

จะสังเกตเห็นว่าเมื่อสวิตช์ปรอทเอียงมาชนสวิตช์ครบวงจร ไฟ LED จะติด และเมื่อสวิตช์ปรอทไม่ครบวงจรไฟ LED จะค่อย ๆ จางและดับ เหมือนเทถ้วยแสงทิ้ง คว่ำถ้วยแสงก็จะหาย
